単体機器

ハイドロサイクロン(液体サイクロン)

急速に微粒子を沈降分離濃縮が可能

ハイドロサイクロン(液体サイクロン)は静止状態の機器へ処理液を注入することにより分離・分級・濃縮などを行うもので、構造は非常に簡単で駆動部もなく画期的な分離機です。

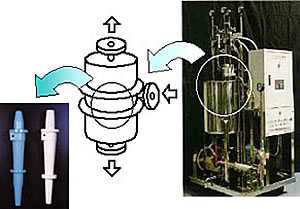

■ハイドロサイクロン(液体サイクロン)の構造
数ミクロン以上の微細な粒子を含む懸濁液を、円周方向に円筒形容器に高速で供給することにより、回転運動を起こし遠心力を働かせます。この時円周方向にできる重力加速度は数万Gにまで達し、急速に微粒子を沈降分離濃縮させることができます。分離濃度は、この時の供給速度(供給圧力、流量)、出口部分の流量比を変えることで自由に選択出来ます。当社のハイドロサイクロン(液体サイクロン)は、微粒子の分級・濃縮用を目的に設計製作されているため、素子単品は小さいものです。

ハイドロサイクロン(液体サイクロン)

適用分野

医薬分野  ケミカル分野  食品分野  環境対策分野  無機化学分野  新エネルギー分野

特長

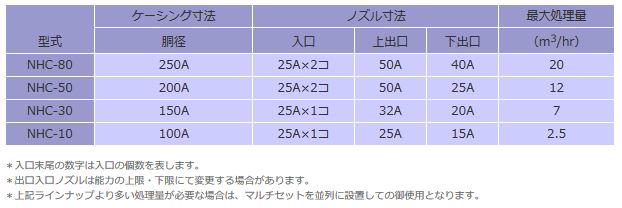

マルチセットのラインナップ

マルチセットのラインナップ

ハイドロサイクロンによる分離曲線

ハイドロサイクロンによる分離曲線

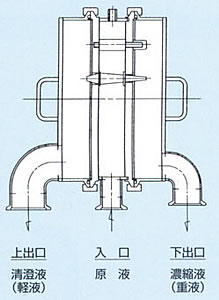

サニタリー仕様 マルチセット図

サニタリー仕様 マルチセット図

特長

■設備コストを下げます
■メンテナンスコストを下げます
■狭い場所で多量処理が可能です
■外部装置との同調運転可能
■運転コストを下げます
■原料・製品の変化に対応可能です
■構造がシンプルで、簡単に分離・洗浄可能です
■簡易制御
■警報・インターロック機構

用途

■無機粉体原料製造時の分級・濃縮
■含鉄粉の微粒子の除去
■剤中の有機微粒子の除去
■高温強酸溶液中の微粒子の除去
■セラミック原料の分級
■顔料中の微粒子の除去
■澱粉とイーストの分離
■低温液中の微粒子の除去


当社では、最適条件を確認するため、小規模テスト機を用意しております。 ユーザー各位におかれまして、処理対象物がございましたら、是非私どもの方へご一報下さいますようお願い致します。

>>小規模テスト機はこちら


用途

ハイドロサイクロン テストのご利用

ハイドロサイクロンテスト ご利用のPoint~設備検討目安~


1.粒子径は200μm以下

ハイドロサイクロンのサイクロン素子は、直径10mmである為、粒子径が大きい場合はご利用いただけません。


2.分離・濃縮 目的の場合

対象となるスラリーを100~200mL程度のメスシリンダーに摂取し1時間自然に沈殿した場合に液面から10cm以上清澄な液層が形成されるのであれば、ご利用がかなり期待できますので、是非、テストをご依頼下さい。


3.分級 目的の場合

目視観察でのご検討は難しい為、実液でのテストが必要となります。




ハイドロサイクロン テストのご利用

本テスト(有償)~設備計画テスト~

簡易テストのサンプルを評価・検討され、より正確なデータが必要な場合の有償テストです。20L以上のサンプルが必要となります。


ハイドロサイクロン処理におけう留意点

ハイドロサイクロンによるテスト、導入を検討する場合には、下記の点に留意して下さい。


■ハイドロサイクロンは構造上、液流入部で非常に大きなせん断力を受ける為、固体強度の低い有機物や凝集物は破壊されてしまい、分離できない現象が発生することがあります。


■200μmを超える粒子が大量に存在する場合、閉塞する可能性があるので、あらかじめ、取除いておく必要があります。

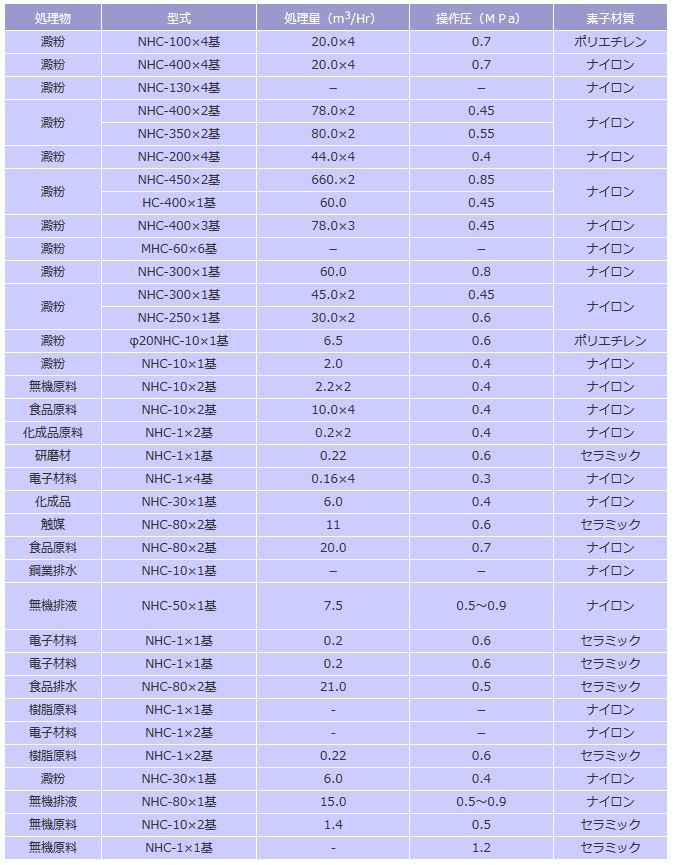

ハイドロサイクロン納入実績

ハイドロサイクロン納入実績

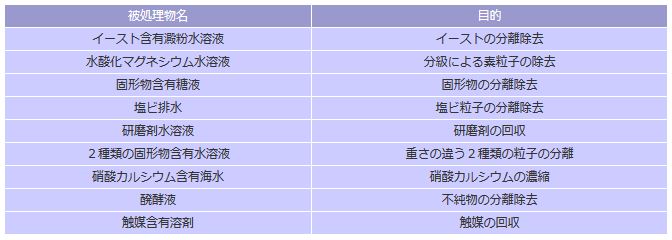

ハイドロサイクロンテスト実績(その他多数のテスト実績有り)

ハイドロサイクロンテスト実績(その他多数のテスト実績有り)
