単体機器

超低温液化ガス用蒸発器 - CAV-SHN・CAV-SMP詳細 -

超低温液化ガスを空気熱源としてガス化する蒸発器です。(CAV)

【関連機器】
定置式超低温貯槽
可搬式超低温容器

【CAVとは】
CAVは熱伝導の良いアルミニウム製スターフィンを用いた空気加温式蒸発器で、液化酸素・液化窒素・液化アルゴン・液化天然ガスなどの超低温液化ガスを空気熱源としてガス化する蒸発器です。 コールドエバポレータや可搬式超低温容器に貯蔵されている超低温液化ガスをガス体にして使用する場合、蒸発器が必要です。

■特徴
低温特性のすぐれたアルミニウム製スターフィンの構造で大気は上部より下部へ流れ、大きな自然対流が発生し高効率の熱交換が得られます。
スターフィン材料は低温強度にすぐれており、長期間の使用に耐えます。腐食、変形による性能の低下もありません。標準品としてES(2機種)、MP(11機種)、SHN(7機種)、SMP(6機種)を揃えていますので、最適なものを選択して頂けます。SMP、SHNタイプは受圧部にステンレス鋼管を使用していますので超高圧及び半導体用の蒸発器として安心して使用していただけます。
当社では、スターフィンを用いた空気加温式蒸発器の他、水、温水、スチーム・電気等を熱源とした蒸発器も設計・製作しておりますので何なりと御相談ください。


→ カタログダウンロードはこちら


超低温液化ガス用蒸発器 - CAV-SHN・CAV-SMP詳細 -

適用分野

ケミカル分野  食品分野  医薬分野  環境対策分野  無機化学分野  新エネルギー分野

特長

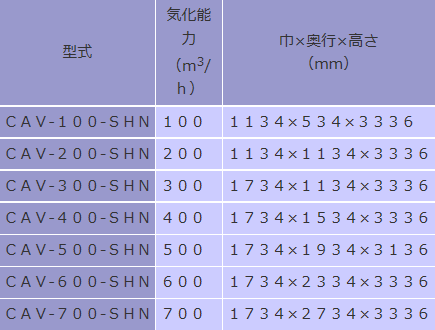

SHN(超高圧蒸発器)

設計圧力25MPa

■高圧シリンダー(特に19.6MPaシリンダー)への充填用として最適です。

■最大50MPaまでの設計・製作が可能です。

仕様

仕様

【CAV-200-SHN】

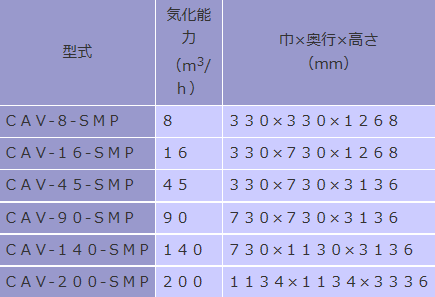

SMP(中圧蒸発器)

設計圧力2.5Mpa

■受圧部にステンレスチューブを使用していますので高清浄度・高純度が要求される液化ガス用として最適です。

仕様

仕様
