モンツパック
モンツパックシステムは､ドイツMONTZ（モンツ）社が開発した規則充填物システムで､ヨーロッパ大手化学会社はもとより日本国内の大手企業でも数多く実績を有しております。当社は日商岩井株式会社（当時）を通じてMONTZ（モンツ）社と技術提携を行いモンツパックの優れた技術を導入しました。永年の経験とモンツパックの技術を組合せあらゆる蒸留分離技術システムのご要望にお応えします。
モンツパックシステムの基本構成
特長
- NTU／M（1／HETP）が大きい
- 処理量が大きい
- 圧力損失が小さい
- 操作範囲が広い
- ホールドアップ量が少ない
- スケールアップが容易
- 既設タワーの能力アップ改造に入替えが容易である。
材質
ステンレス、カーボンスチール、アルミニウム、銅、ニッケル、ハステロイ、チタニウム、テフロン、その他
モンツパックのラインナップ
| タイプ | 素材 | （注1） 比表面積(m²/m³) |
1／HETP （NTU／M） |
1理論段数当たりの 圧力損失 |
液負荷 | 比重 Kg/m³ |
|---|---|---|---|---|---|---|
| A3 | ワイヤーメッシュ | A3- 500 A3- 750 A3- 1000 A3- 1200 |
4.5～5.0 6.0～7.0 7.5～9.0 |
0.1～0.5mbar | 0.2～20m³/m²・hr | 230 350 465 |
| BSH | 特殊シート | BSH- 250 BSH- 300 BSH- 350 BSH- 400 BSH- 500 BSH- 750 |
2.3～2.5 3.5～3.7 3.8～4.2 5.5～6.0 |
0.1～0.75mbar | 0.2～25m³/m²・hr | 140 190 235 350 |
| B1 | エンボスシート |
B1- 100 B1- 125 B1- 150 B1- 200 B1- 250 B1- 300 B1- 350 B1- 500 |
1.0～1.2 1.8～1.9 2.0～2.2 |
0.5～1.0mbar | 0.2～70m³/m²・hr |
75 120 150 |
| M | エンボスシート |
B1- 250M B1- 350M B1- 500M |
||||
| C1 | PTEE | C1- 300 | 2～3 |
| タイプ | 概略 | 図 |
|---|---|---|

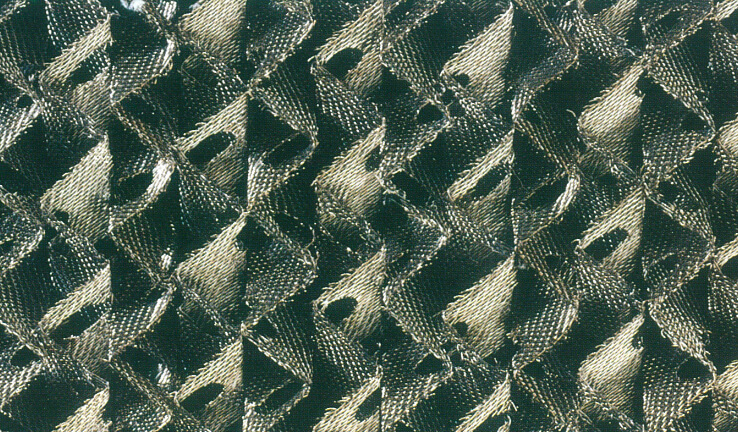

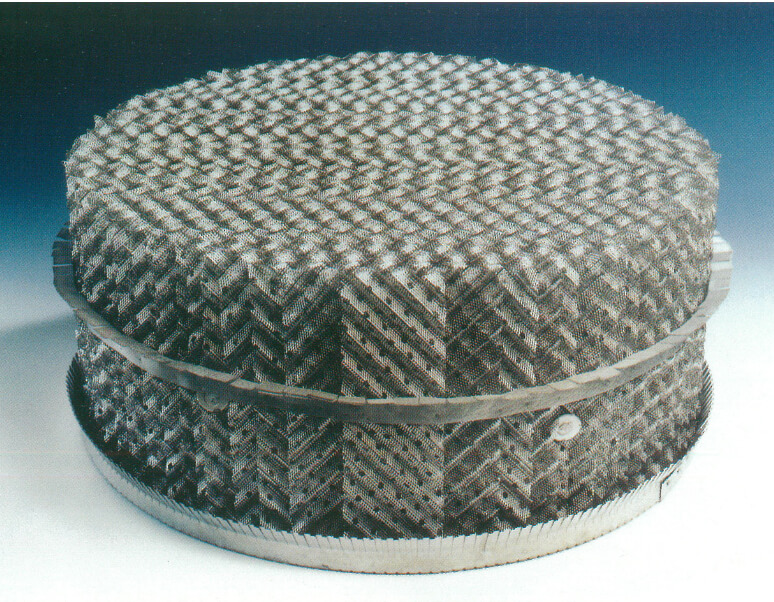

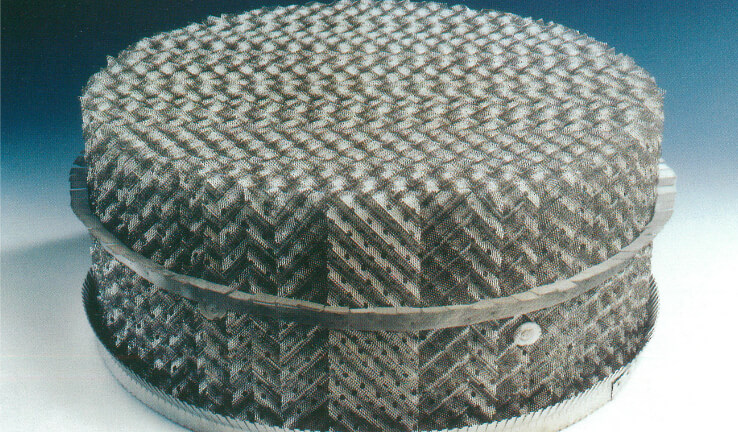

| A3 | A3タイプは、比表面積の大きな綾織のワイヤーメッシュエレメントを重ねて作ったもので、 |
|
| BSH | BSHタイプは、規則正しい菱型の小孔を持ったモンツ独自の薄板のエレメントを重ねて作ったもので、シートタイプにもとらわれず大きな比表面積を実現しております。 |
|

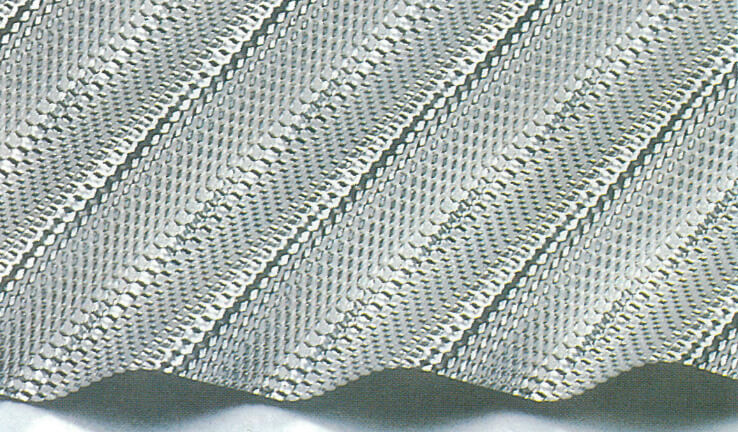

| B1 | B1タイプは、特殊なエンボスシート加工を施した比表面積の大きいシートタイプのエレメントを重ねて作ったもので、大きな液負荷でも使用できます。 |
|

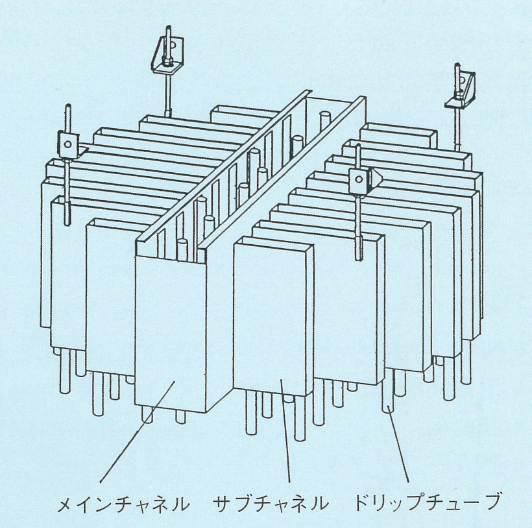

優れた規則充填物を使用しても、分散器が機能を果たさなければ能力は極端に失われます。当社はモンツ製の分散器や当社で製作するもの等、低コスト・高性能を求めて設計・選択します。
モンツパックの性能曲線

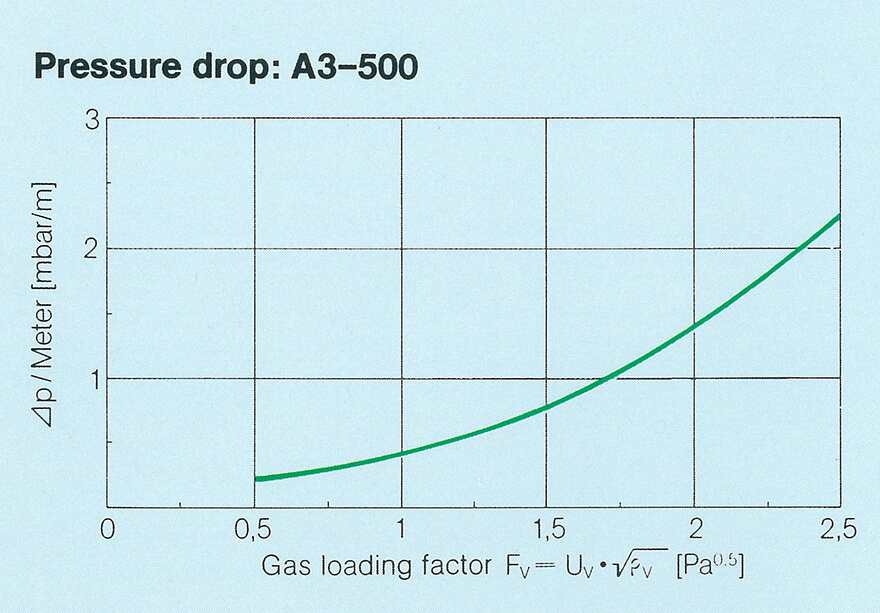

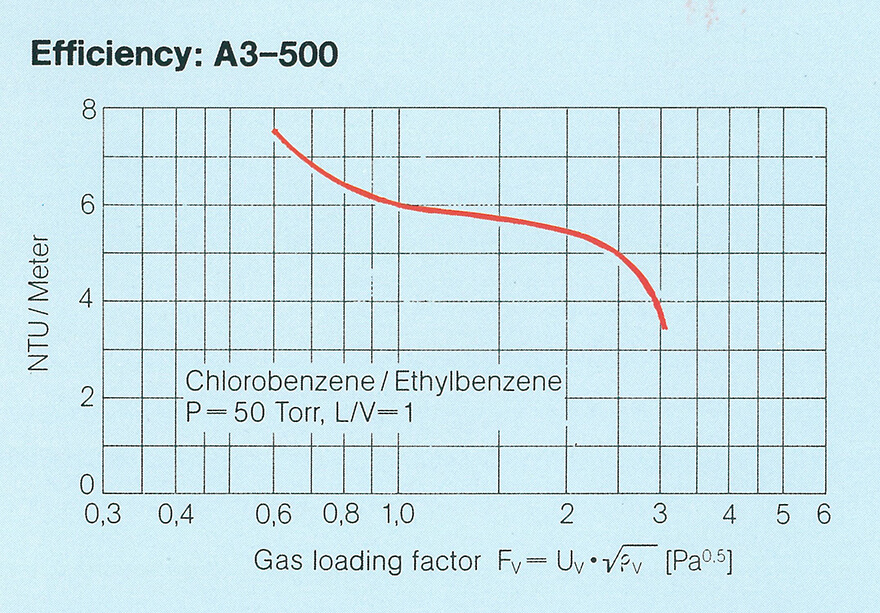

- モンツパック・タイプA3

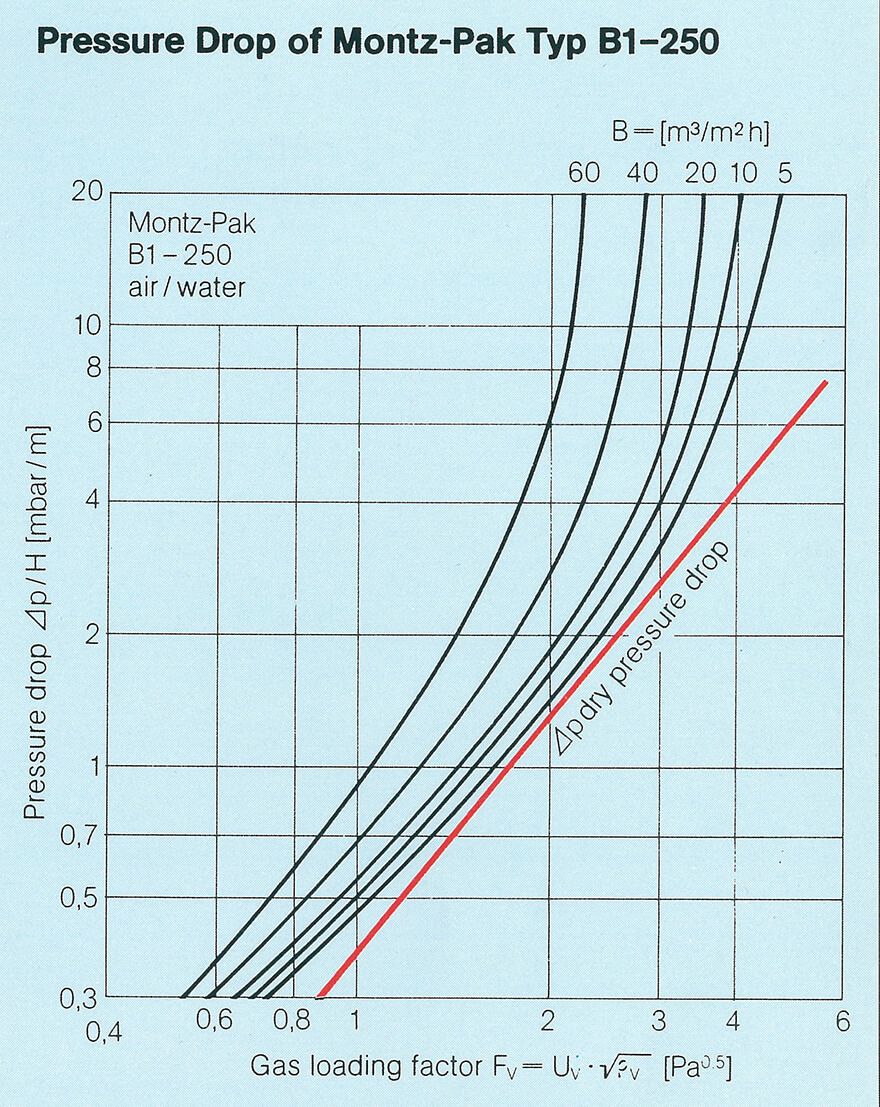

- モンツパック・タイプB1
