NK Pack 高性能規則充填物
従来の規則充填物に比べ製作コスト低減を実現
ラインナップ
| 形式 | 比表面積m2/m3 | シート傾斜角度 | |
|---|---|---|---|
| ※NKM-500 | メッシュタイプ | 500 | 60 |
| ※NKM-700 | 700 | 47.5 | |
| NKS-125Y/X | シートタイプ | 125 | 47.5／60 |
| NKS-200Y/X | 200 | 47.5／60 | |
| ※NKS-250Y/X | 250 | 47.5／60 | |
| NKS-300Y/X | 300 | 47.5／60 | |
| ※NKS-350Y/X | 350 | 47.5／60 | |
| NKS-500Y/X | 500 | 47.5／60 | |
| NKS-700Y/X | 700 | 47.5／60 | |
※印： PERFORMANCE DATAがあります。

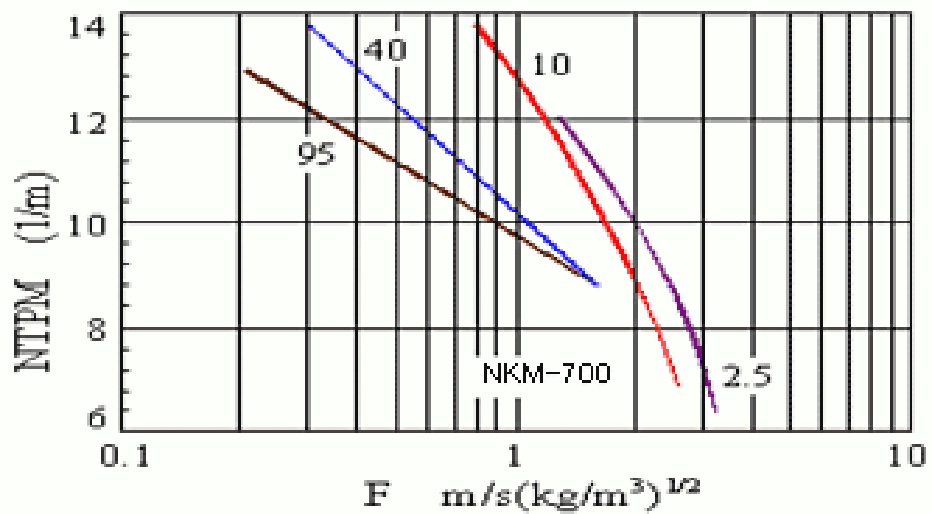

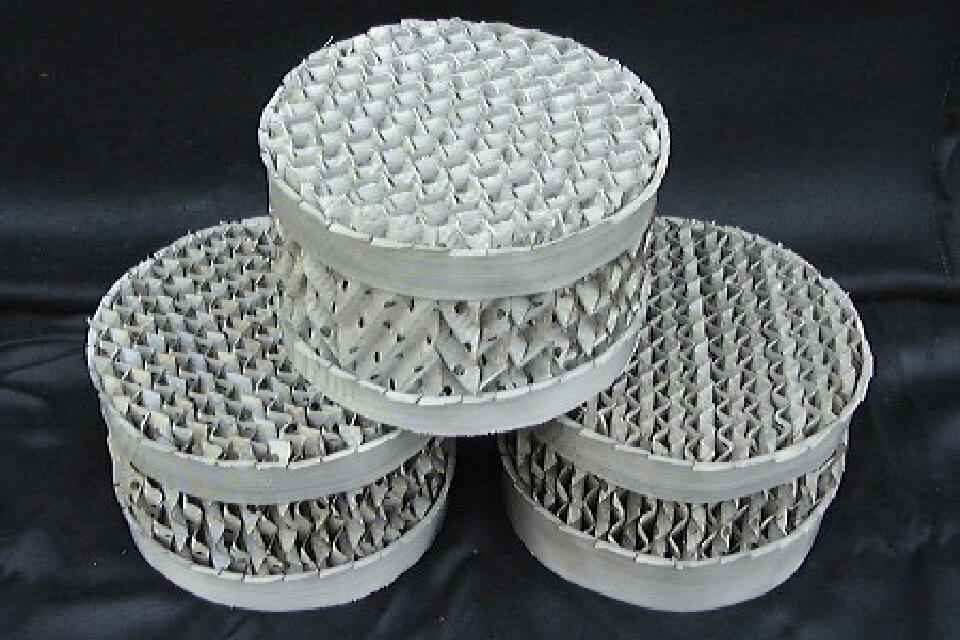

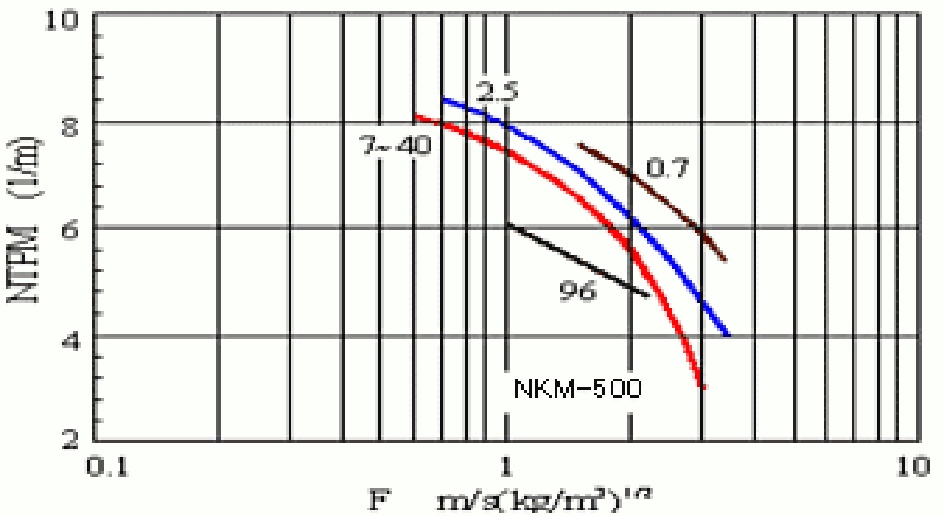

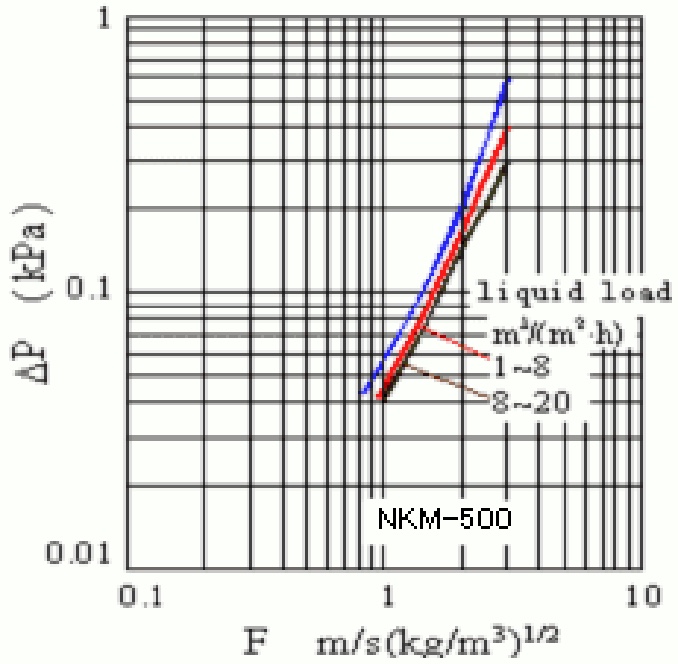

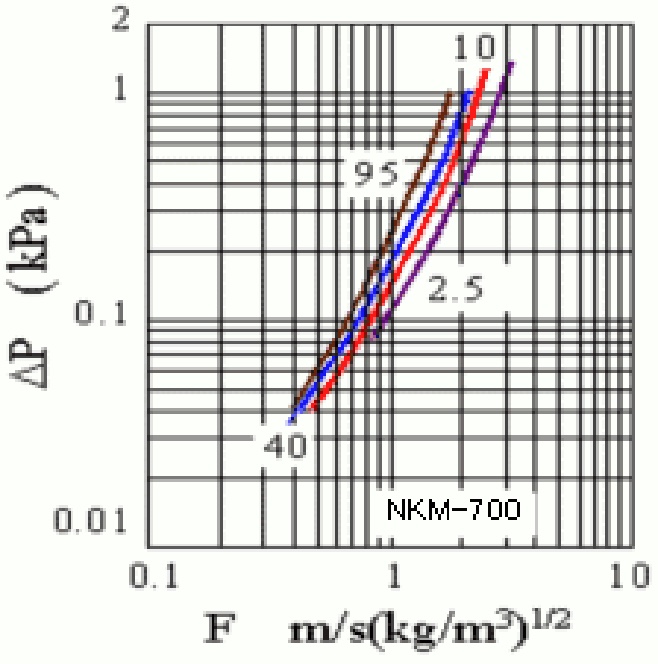

メッシュタイプ PERFORMANCE DATA
使用標準液（クロロベンゼン/エチルベンゼン）
※分割タイプでも製作可能

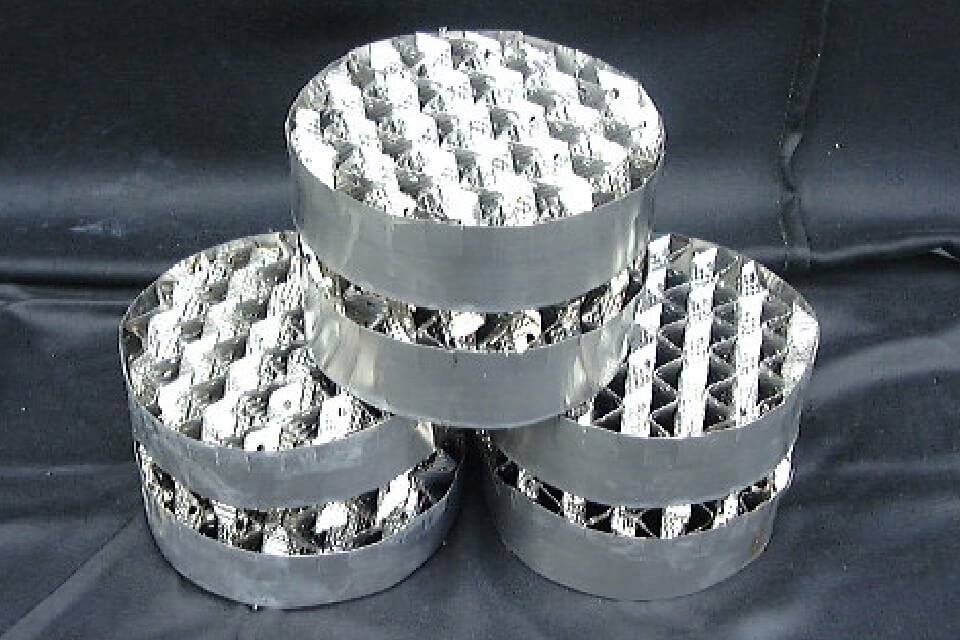

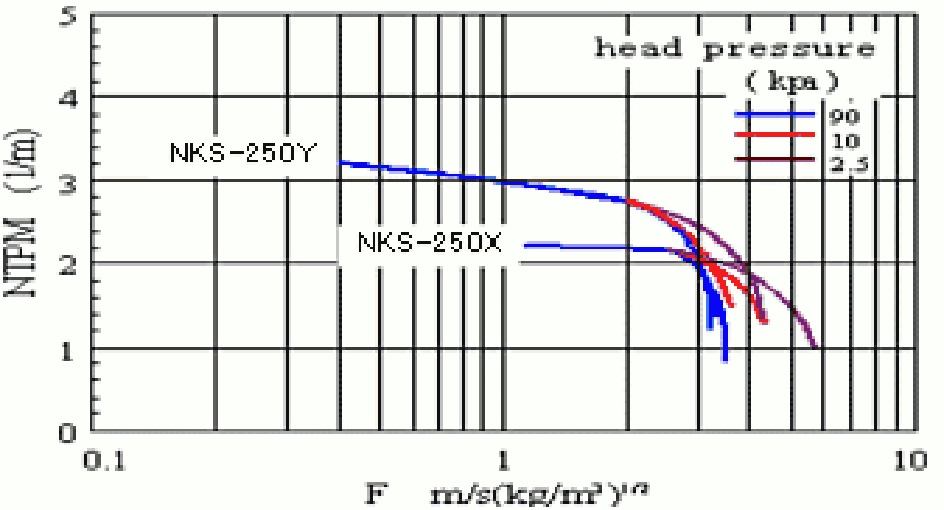

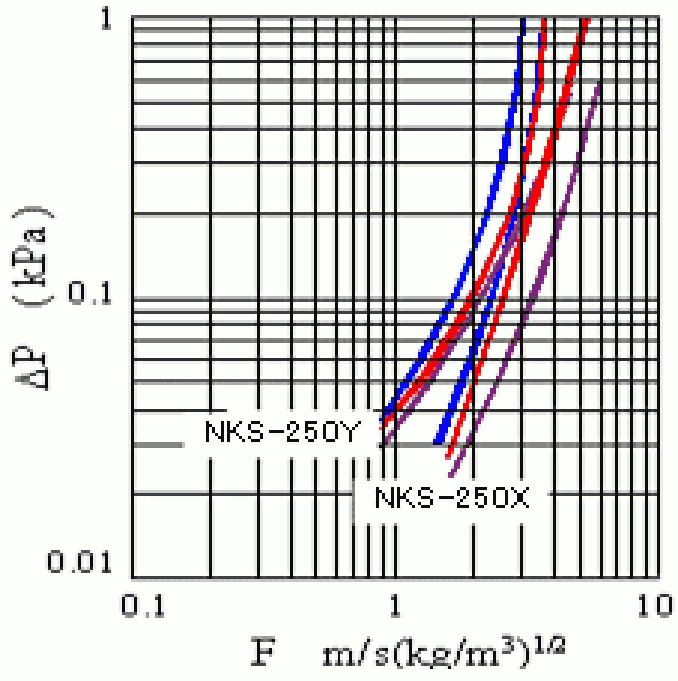

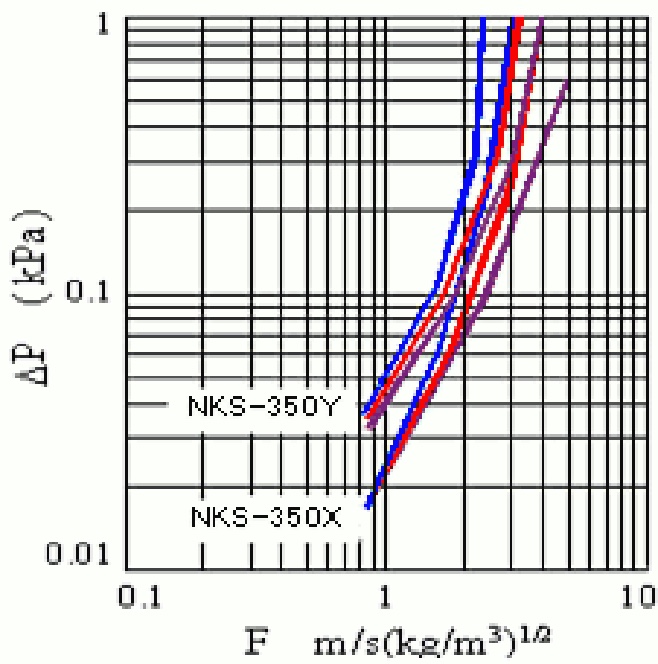

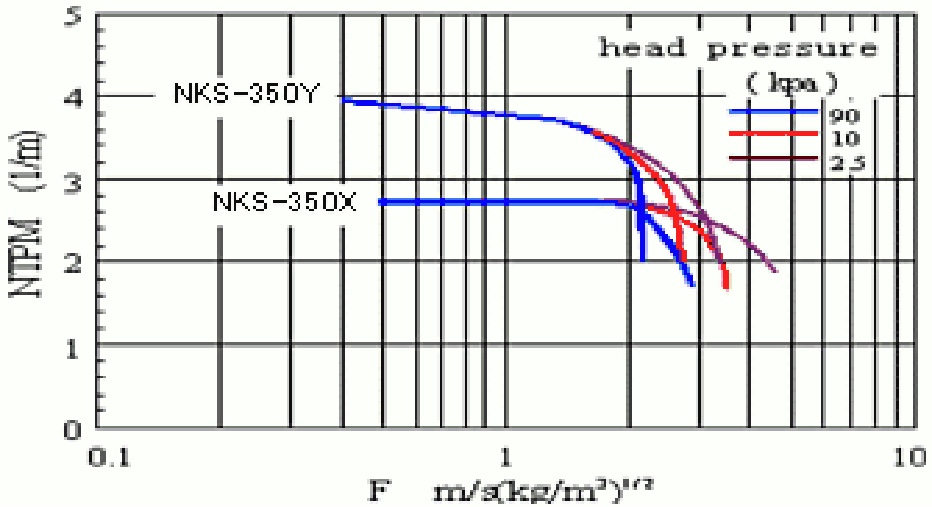

シートタイプ PERFORMANCE DATA
使用標準液（クロロベンゼン/エチルベンゼン）
※分割タイプでも製作可能
製作可能材質
- 【標準品】SUS304、SUS316、SUS316L
- 【特注品】チタニウム、ハステロイ、アルミニウム、ジルコニウム、銅、セラミック etc その他相談に応じます
メリット＆デメリット
| 塔種類 | メリット | デメリット |
|---|---|---|
| 規則充填物 |
・塔負荷の高低を問わずHETPが小さい （むしろ低負荷でより小さくなる） ・塔径が棚段塔に比べて小さい ・圧力損失が小さい |
・汚れがある液に適さない（※注） |
| 不規則充填物 |
・汚れがある液に適している （洗浄・交換が容易） ・安価 |
・低負荷でHETPが大きくなる |
| 棚段（トレイ） | 汚れがある液に比較的適している |
・塔径が充填塔に比べ大きい ・圧力損失が大きい |
※注）このような液については種々の前処理にて対応します。上記充填物の他に更に高性能な充填物もご用意致しております。
